国产一级片免费播放I91在线网站I久久草精品I麻豆传媒视频观看I国产精品久久久久婷婷I六月丁香婷婷网

TPO/PVC融合瓦的密封效果是其防水、耐候性能的核心保障，施工中需圍繞“材料適配+工藝控制+細節處理”三大關鍵，從搭接、固定、特殊位置等多維度嚴格把控，具體措施如下：

一、核心密封環節：搭接縫的焊接與處理

TPO/PVC融合瓦（如TPO、PVC材質）的密封核心在于熱焊接工藝，通過將相鄰瓦片的高分子面層（如TPO層）熔融結合，形成無縫密封，具體操作要點：

1. 焊接前準備

清理搭接面：用干布或專用清潔劑擦除搭接區域的灰塵、油污、水分，確保表面干燥（含水率≤8%），避免焊接時產生氣泡或虛焊。

調整焊接參數：根據瓦材厚度（如1.8mm TPO層）和環境溫度，設定熱風焊槍溫度（通常180-220℃）和行走速度（3-5m/min），溫度過低會導致焊接不牢固，過高則可能燒壞材料。

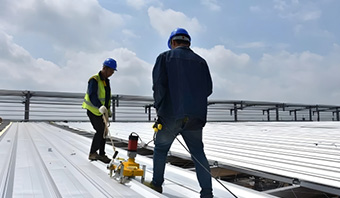

2. 焊接操作規范

搭接寬度控制：橫向/縱向搭接縫的焊接寬度需≥5cm（部分品牌要求≥8cm），確保焊接面覆蓋整個搭接區域，避免邊緣滲漏。

焊接方式：采用“雙軌焊接”（中間留排氣通道），先焊一側軌道，再焊另一側，焊接時焊槍噴頭需與瓦面保持45°角，均勻施壓，確保熔融后的材料充分融合，表面形成連續、光滑的焊道，無褶皺、漏焊。

即時檢查：每焊完一段（約5m），用平口螺絲刀輕劃焊道邊緣，若焊道與基層剝離，則為虛焊，需立即切除重焊；若焊道表面有氣泡，需用針穿刺排氣后補焊。

二、固定點的密封防護

螺絲等固定件是潛在滲漏點，需通過“物理密封+材料密封”雙重防護：

1. 螺絲選型與安裝

選用帶TPO防水墊片的自攻螺絲（墊片直徑≥30mm），且螺絲長度需穿透瓦材和檁條5mm以上，確保固定牢固。

固定位置：螺絲需打在瓦的波峰處（避開波谷積水區），間距控制在30-50cm（風荷載大的區域需加密至20-30cm），避免因固定點過少導致瓦面松動。

2. 墊片密封處理

安裝時確保墊片與瓦面完全貼合，無偏移或褶皺；擰緊螺絲后，墊片需輕微鼓起（但不破裂），形成彈性密封，防止雨水沿螺絲桿滲入。

若墊片安裝后有縫隙，需在周圍涂刷丁基密封膠加固，覆蓋墊片邊緣2-3cm，增強防水效果。

三、特殊位置的密封強化

屋面的屋脊、檐口、天窗、管道穿屋面等部位是密封薄弱點，需針對性處理：

1. 屋脊與檐口

屋脊處：屋脊瓦與主瓦的搭接長度≥15cm，搭接縫先填充耐候密封膠（如硅酮膠），再用熱風焊槍將屋脊瓦與主瓦的TPO層焊接，形成“膠+焊”雙重密封；屋脊頂部用專用卡扣固定，防止被強風掀起。

檐口處：主瓦邊緣需超出檐口5-10cm，或安裝滴水板，瓦與滴水板的搭接處用密封膠填充后焊接，避免雨水沿檐口回流至屋面基層。

2. 天窗、管道周邊

洞口周邊裁剪瓦材時，預留10-15cm的搭接余量，將瓦材沿洞口邊緣翻折，縫隙處填充密封膠后，覆蓋異形泛水板（與瓦材同材質），泛水板與瓦面的搭接縫全部焊接，形成“泛水板+密封膠+焊接”的多層防護。

管道穿屋面處，在管道根部安裝防水套管，套管與瓦面之間用密封膠填充，再用金屬壓條固定，壓條邊緣與瓦面焊接密封。

3. 轉角與異形結構

屋面轉角（如高低跨連接處）需使用預制彎弧瓦或現場裁剪瓦材，確保與屋面弧度貼合，縫隙處先墊入防水卷材，再焊接密封，避免強行彎折導致材料開裂。

四、環境與工具的輔助控制

1. 施工環境管理

避免在雨天、雪天或基層潮濕時施工，若遇突發降雨，需立即用防水布覆蓋已鋪設但未密封的區域，防止雨水滲入。

風力≥5級時不宜進行焊接作業，以免焊槍火焰偏移導致焊接質量下降，必要時搭建臨時擋風設施。

2. 工具校準與維護

熱風焊槍需定期校準溫度（用測溫儀檢測噴頭實際溫度），避免因溫度不準影響焊接效果；焊槍噴嘴需保持清潔，防止雜質污染焊接面。

切割瓦材時使用專用圓鋸（配細齒鋸片），避免切割邊緣出現毛刺或裂紋，影響搭接密封。

五、驗收與補救措施

1. 密封質量驗收

焊接縫驗收：用5kg重的滾輪碾壓焊道，檢查是否有剝離；或采用“負壓檢測法”（用專用設備在焊道表面形成負壓），若壓力穩定無下降，說明焊接密封合格。

固定點驗收：觀察墊片是否平整、無破損，用手輕擰螺絲，確保無松動；對疑似滲漏點，可涂刷肥皂水，觀察是否有氣泡產生（模擬氣壓檢測）。

2. 滲漏點補救

若發現焊道虛焊，需切除該段焊道（擴大5cm范圍），清理后重新焊接；若螺絲處滲漏，需更換墊片并重新擰緊，周圍補涂密封膠。

通過以上措施，可確保TPO/PVC融合瓦的密封效果達到設計標準，其核心邏輯是“讓所有可能進水的縫隙通過焊接、密封膠、墊片等方式形成連續的防水屏障”，結合專業施工團隊的操作經驗，能最大程度降低滲漏風險，保障屋面長期耐用性。
